内密控编码器OVW2-12-2MHT
产品信息
| 脉冲数 | 1200P/R |
| 电源电压 | 10.8-26.4V DC |
| 可用供电电压 | 12V DC,24V DC |
| 输出方式 | 推拉输出（推挽输出） |
| 输出信号 | A、B、Z |
| 原点输出逻辑 | 正逻辑（高电平有效） |
| 最高响应频率 | 200KHz |
| 电气的最高旋转速度 | (最高响应频率/分辨率）*60 |
| 占空比 | 50±25% |
| 相位差 | 1/4T |
| 原点信号宽度 | 1T |
| 上升/下降时间 | 1μs |
| 消耗电流（无负荷时 | ≤90mA |
| 输出电压“H” | ≥（电源电压）-3V |
| 输出电压“L” | ≤3V |
| 输出波形 | 方波 |
| 信号形式 | A、B两相+原点输出 |
| 允许最高旋转速度 | 6000r/min |
| 启动转矩 | 6.8*10＾（-3）～2.9*10＾（-2）N·m |
| 轴惯性力矩 | 8 * 10＾（-7）kg*m＾2 |
| 轴向轴容许荷重 | 19.6N |
| 径向轴容许荷重 | 29.4N |
| 重量 | 约100g |
| 使用环境湿度 | 35～85%RH（无凝露） |
| 冲击 | 490m/S＾2 11ms 三轴方向各3回 |
| 振动 | 10～50Hz 1.5mm 2h |
| 保护等级 | 防尘型：IP50 |
| 使用环境温度 | -10℃～+70℃ |
| 保存环境温度 | -30℃～+80℃ |
| 轴类型 | 实心轴 |
| 轴尺寸 | φ6mm |
| 外径 | φ38mm |
| 节圆直径（PCD） | φ28mm |
| 螺丝参数 | 3*M3 |
| 螺丝长度 | 深（Depth）5 |

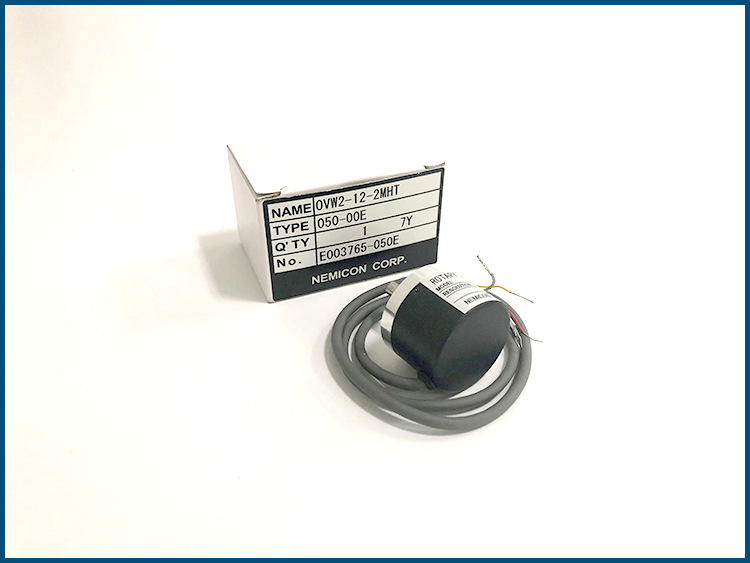

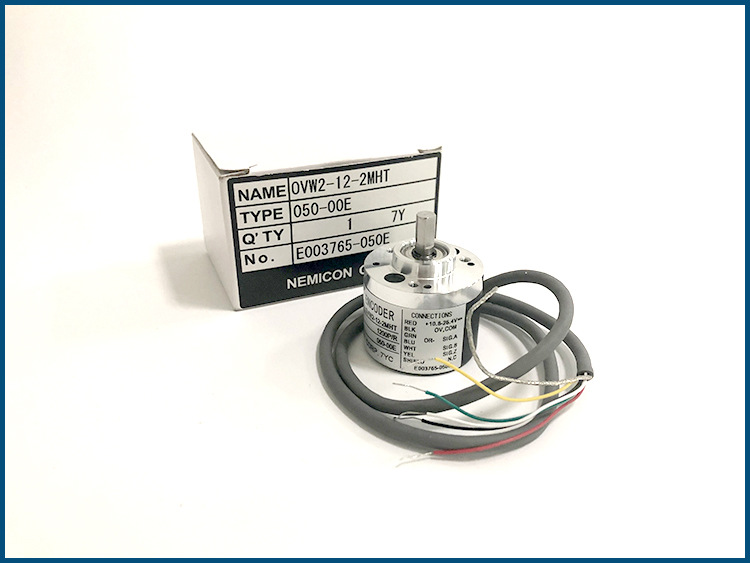

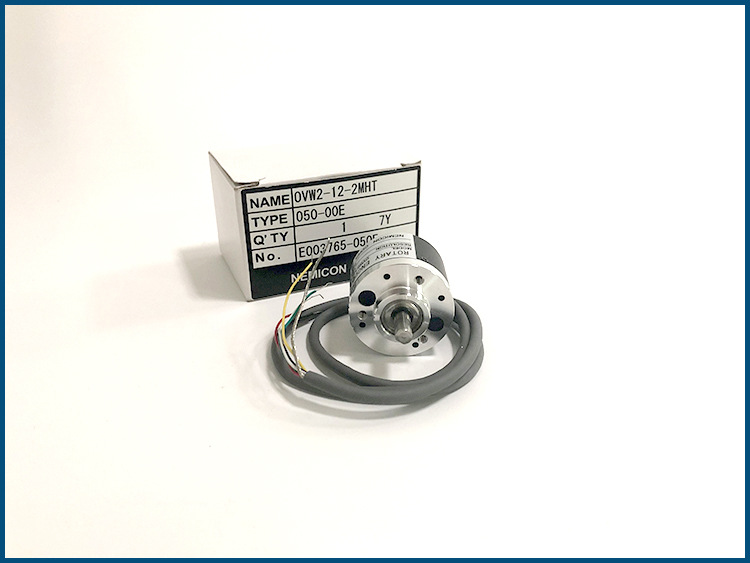

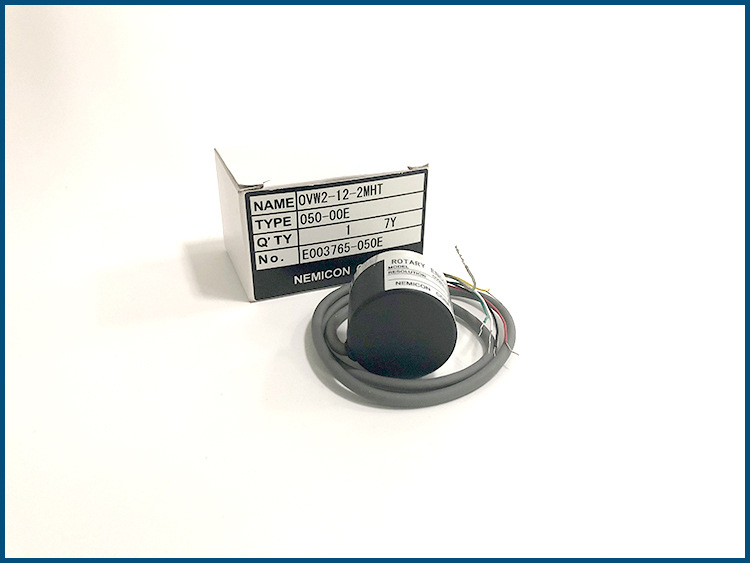

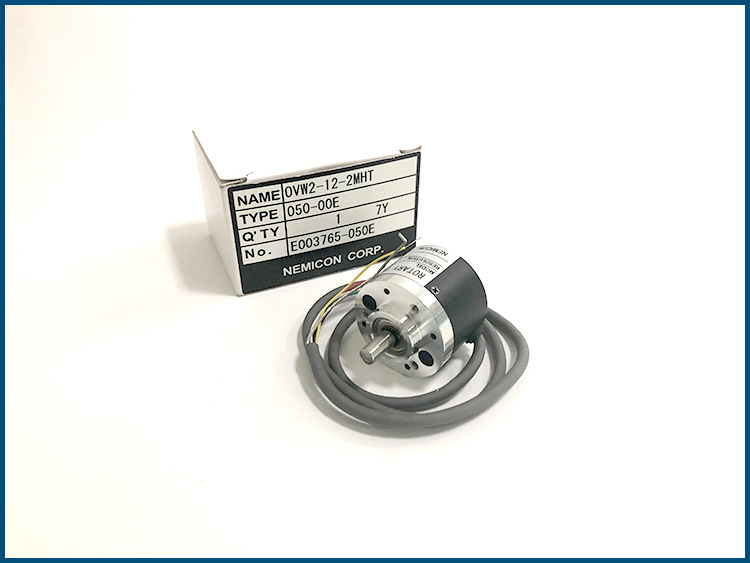

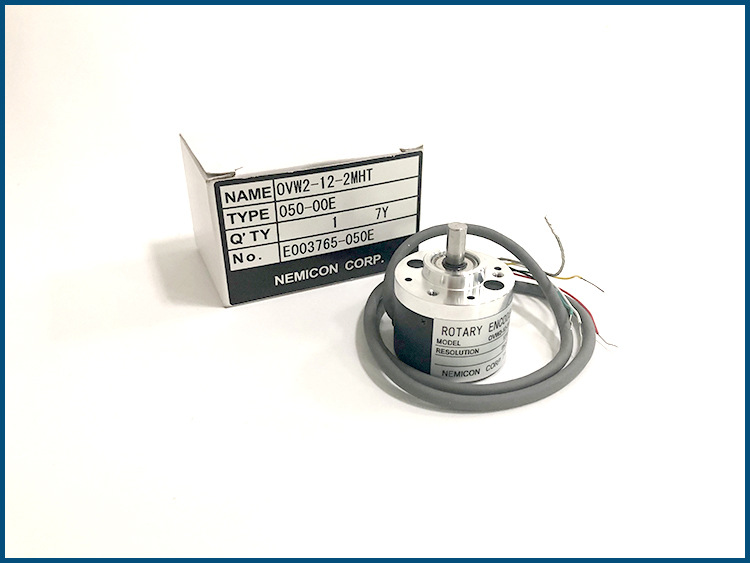

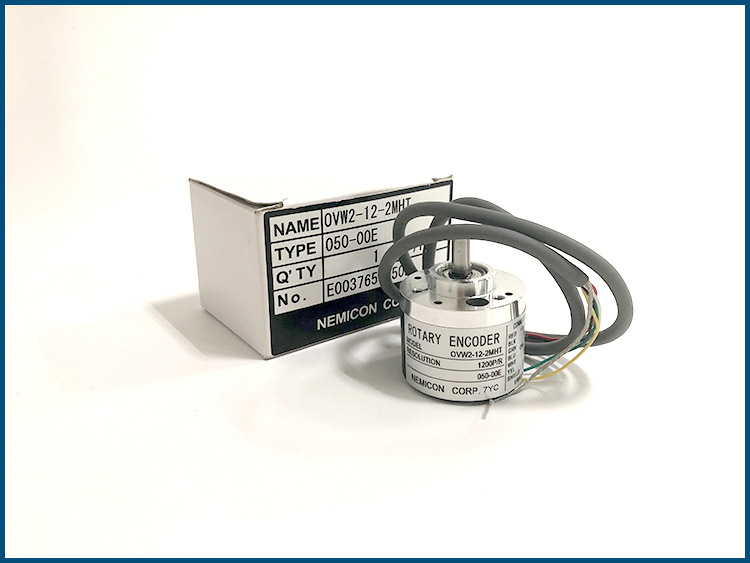

产品图片
