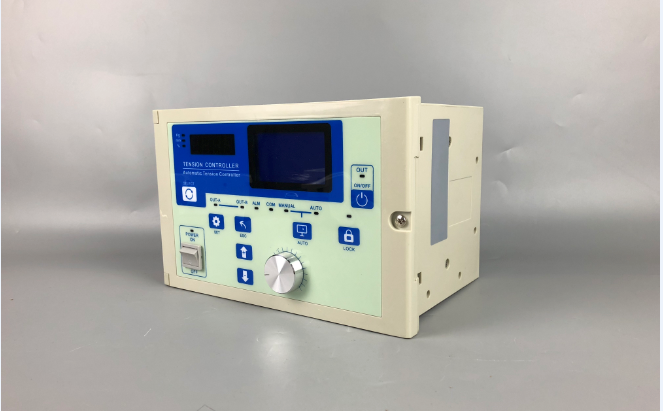

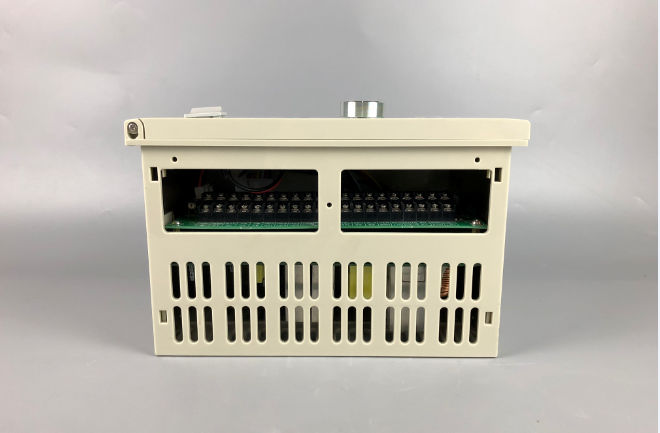

RF-828自动张力控制器
RF-828 张力控制器接收张力传感器的信号，经运算处理后，调节执行机构，实现 收/放 卷材料的张力恒定控制，是一种闭环张力控制系统。
RF-828 既可输出 0-24V 电压 0-4A 电流驱动，控制磁粉离合器和磁粉制动器。也可以输出 0-10V 电压信号，从而控制变频器，力矩电机控制器，伺服电机等等执行机构。广泛应用于电子薄膜、印刷、包装、造纸、涂布、纺织印染等行业。
技术规格
张力信号
两路±30mV (10V 供电) 或 ±300mV (5V 供电)
卷径测量
内部演算，实现锥度控制
测量精度
6 万分之一
采样周期
50ms
控制算法
PI(比例积分算法)
主 输 出
两路 24V/4A 双工位 磁粉离合器/制动器
辅助输出
两路 0~10V 信号 双工位
通 讯
RS485 ModBus-RTU
外形尺寸
246(W)x154(H)x156.5(D)mm
电 源
165~264VAC,50/60Hz

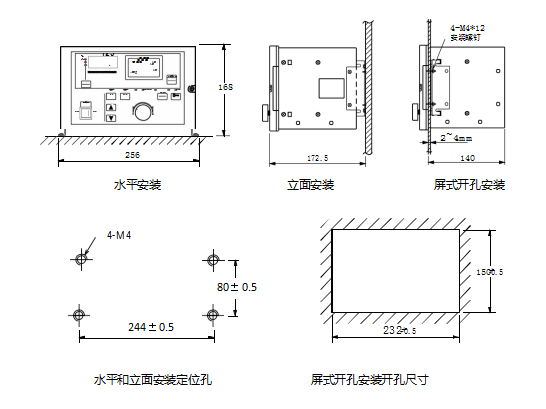

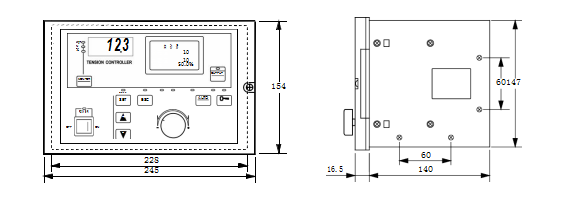

A 控制器安装图
1、外形尺寸
2、安装
RF-828 张力控制器可采用水平安装、立面安装或屏式开孔安装方式:

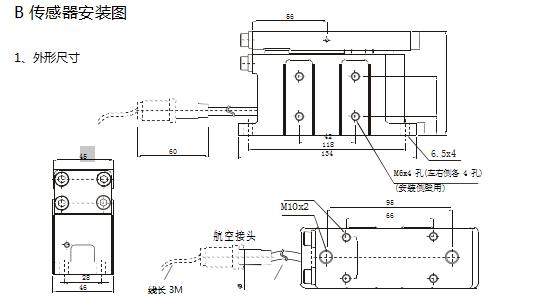

B 传感器安装图
1、外形尺寸

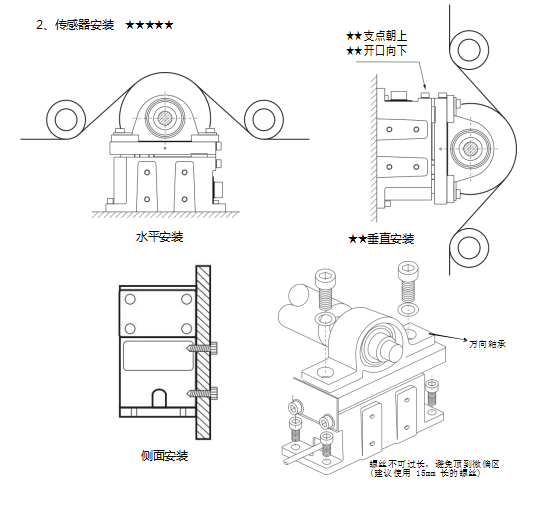

2、传感器安装 ★★★★★
快速使用

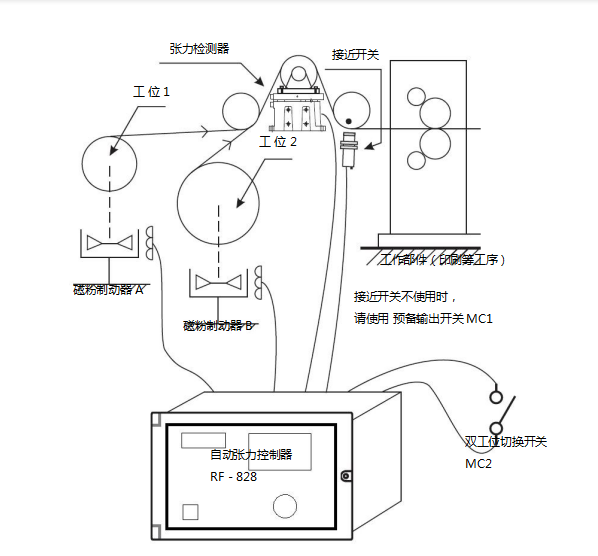

A 系统示意图

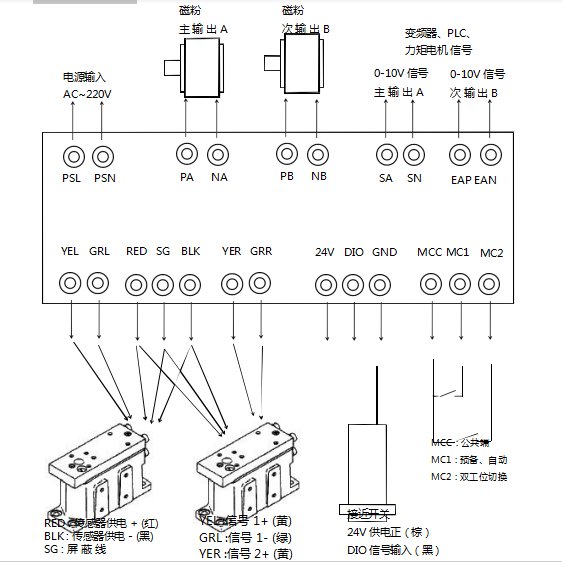

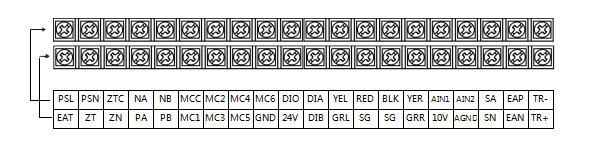

B 简易接线图
C 快速使用
1, 安装张力传感器，可以选择水平、垂直、侧面安装。
注意，垂直安装时支点朝上、开口向下。如上安装图显示。
不可以使用硬物安装，使用万向轴承座过渡。螺丝不能过长，否则破坏电路。 不可以超负荷重物压传感器，在量程以内压力使用，否则永久性损坏。
2, 安装张力控制器，按照接线图安装，接 220V 电源，磁粉等等。
3, 开机检测传感器信号是否正常，轻压传感器，观察控制器液晶 测量值有变化，即正常。
4, 清零校准，长按 ESC 键，可快速进入清零校准菜单。
清除轴棍的负载，按 SET 键确认清零校准，等待 3 秒左右。
5, 满量程校准，长按 SET 键，进入菜单，输入 828 密码，选择满量程校准。
用细线牵引重物，重物尽量接近满量程。输入重物的实际重量，作为标定值按 SET 键确认校准，等待 3 秒左右。
6, 正常使用。
a，在手动状态下，调整输出值，使得材料合适的张力，此时测量的张力就是实际的张力。
此时，长按 AUTO 键，切换到自动张力，设定值就是此时的测量值，控制器记忆并保持张力。
b, 在自动状态下，控制器会自动调整输出值，使得测量值 向设定值 接近并相等。自动状态下，也可以随时调整设定值。
注意：
如果自动灯一直闪烁，控制器处于 自动预备状态。
自动预备状态，切换到 自动状态，有两种方式，在菜单内选择，启动方式和启动频率。
1，MC1 启动，即需要开关短接 MC1 和 MCC 切换。
2，接近开关启动，即需要安装霍尔开关或者接近开关，主轴运转频率超过启动频率，就会切换。 自动预备，是为了暂停使用时，不导致下次运行张力过大。
菜单密码 ： 828
|
|

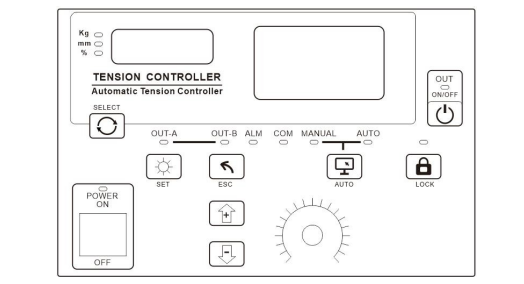

按键说明 :
|
按键名称 |
短按 |
长按 |
|
SET 确认键 |
切换显示内容 |
进入设置菜单 |
|
ESC 退出键 |
退出 |
进入零张力标定快捷菜单 |
|
AUTO 自动键 |
切换手动、自动状态 |
测量值 作为 设定值 记忆 |
|
LOCK 锁键 |
锁定键盘，防止误操作 |
|
|
OUT ON/OFF |
暂停输出 |
|
|
SELECT 选 择 键 |
切换 LED 数码管显示 |
复位锥度半径值 |
|
KG |
数码管 显示 测量张力值 |
|
MM |
数码管 显示 卷轴半径 |
|
% |
数码管 显示 输出百分比 |
|
OUT-A |
A 轴磁粉 主工位 正在输出 |
|
OUT-B |
B 轴磁粉 次工位 正在输出 |
|
ALM |
测量张力达到警告值 |
|
COM |
485 通讯接收到数据 |
|
MANUAL |
手动工作状态 |
|
AUTO |
自动工作状态 |
|
LOCK |
键盘被锁定，不能操作 |
|
OUT |
正在输出（灯灭时，表示暂停输出） |
第四章 张力标定
A 传感器电压选择
本控制器兼容 两种传感器，默认 ±300mV，可以选择为 ±30mV。只需要 在菜单中选择，供电的电压会自动切换，不需要外部拨码。
±300mV 对应供电 5V， ±30mV 对应供电 10V ，自动切换 。
B 零张力标定
当传感器发生漂移后（不受力时，测量值显示不为 0），也可以重新零张力标定。可以长按 ESC 键，快捷进入标定菜单。也可以输入密码 828 进入。
安装好传感器后，保证轴棍不受力的时候，进入零张力标定菜单，按 SET 键，等待完成。

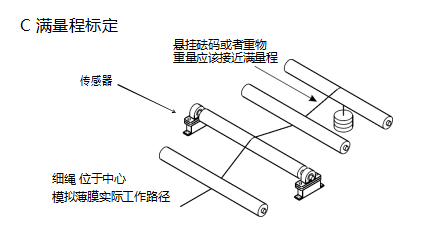

C 满量程标定
满量程标定 菜单 需要输入 828 密码 进入输入重物实际重量，作为标定值。
悬挂的重物，稳定后，按 SET 键，开始标定，等待 3 秒左右即可完成。
详细说明
A 详细参数
长按 SET 键 3 秒以上，输入 828 密码，即可进入设置菜单。密码用于防止误操作。
|
菜单序号 |
作用 |
|
01 显示滤波系数 |
张力值显示间隔时间，越大显示越稳定 |
|
02 输出滤波系数 |
输出计算间隔时间，越大反应越慢 |
|
03 锥度系数 |
锥度主要用于收卷时，实现内紧外松的效果。锥度越大，效果越明显。 使用锥度时，目标值会随着半径增大而减少。0 表示不使用，即恒张力控制。 |
|
04 张力报警值 |
当测量值小于报警值，警告灯亮，同时警告继电器会闭合 |
|
05 比例带 |
比例带越大，系统动态反应越慢 |
|
06 积分时间 |
积分时间用于消除静差，积分时间越大，系统静态时越稳定 |
|
07 静 区 |
保留参数，暂不使用 |
|
08 预备输出 |
MC4 短接才使用，不短接时，使用最近一次稳定值作为预备输出。 MC1 未短接，或接近开关未达到启动频率时，即自动预备状态下的输出值 |
|
09 启动时间 |
MC1 刚刚接通，或接近开关刚达到启动频率， 从预备状态切换到自动状态后，维持预备输出的时间 |
|
10 停机增益 |
MC1 刚刚断开，或接近开关刚小于停止频率，为了切断材料。从自动状态切换到停机状态，停机输出 = 稳定输出 X 停机增益 |
|
11 停机时间 |
停机输出维持的时间。停机时间过了之后，就变回自动预备状态。 |
|
12 轴切输出 |
MC2 刚接通后，新工位的轴切输出 |
|
13 轴切时间 |
新工位轴切输出维持的时间 |
|
14 辅助输出 |
MC2 刚接通后，旧工位的辅助输出 |
|
15 辅助时间 |
旧工位辅助输出维持的时间 |
|
16 加速系数 |
MC3 接通时，系统加速输出的倍数 |
|
17 减速系数 |
MC5 接通时，系统减速输出的倍数 |
|
18 设定范围 |
测量值不能超出设定范围。为了防止传感器超负荷时带来系统不稳定 |
|
19 同步启动 |
使用接近开关，切换预备状态的 启动频率 |
|
20 输出范围 |
限制输出范围，防止磁粉超负荷 |
|
21 左张力误差修正 |
左传感器，人为小幅度修正 |
|
22 右张力误差修正 |
右传感器，人为小幅度修正 |
|
23 传感器选择 |
选择使用单个，还是两个传感器 |
|
24 张力显示单位 |
单位可选择 Kg 公斤或 N 牛顿 |
|
25 张力信号范围 |
选择信号值 ±300mv 或±30mv，供电电压会自动切换 |
|
菜单序号 |
作用 |
|
26 通讯设置 |
485 通讯地址，和通讯速率 |
|
27 卷取方式 |
收卷 放卷 设定 |
|
28 反馈方式 |
正常反馈（默认） ，主动送卷 |
|
29 第二输出 |
同步输出，轴切辅助，张力变送 |
|
30 零张力标定 |
零张力标定 |
|
31 满量程标定 |
满量程标定 |
|
32 语言选择 |
简体中文，繁体中文，English |
|
33 参数备份 |
参数可以备份一次，可以恢复备份 |
|
34 恢复出厂值 |
所有参数恢复默认值 |

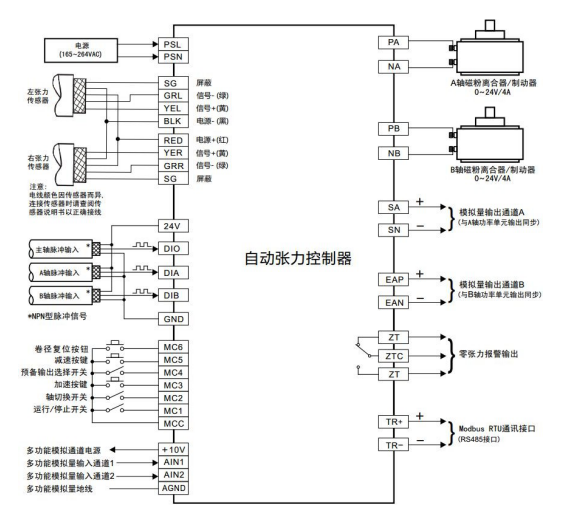

B 详细接线
