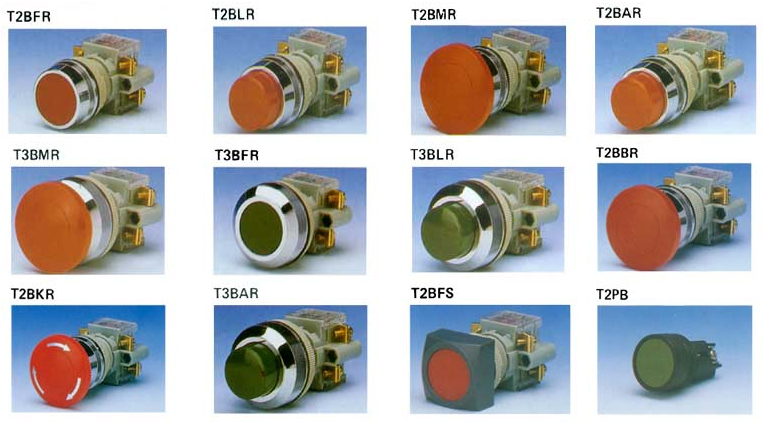

TEND天得控制按钮开关 T系列光电开关

本系列控制器材，上部与接点座部份可分离，除二点式按钮、及二点式照光按钮外(IP40)，全系列保护构造皆为IP65(IEC144)，可防水、防油、防尘、适用于较恶劣之环境。

·新装配孔间距	·尺寸说明(mm)
	系列 Φ 22 Φ 25 Φ 30 C 11.1 12.7 15.2 D 22.2 25.5 30.5 A 标准头部（圆形、方形） 45min 45min 45min 长柄选择 50 50 50 三点式照光按钮 59 59 59 附铝铭板 45 45 50 B 标准头部（圆形、方形） 30 30 40 长柄选择 45 45 50 二点式照光按钮 37 37 37 附铝铭板 31 31 40 Φ 37 大头按钮 38 38 40
·上部装配　　　　　　　　　　　　　　　　　　　　　·Φ30系列装配图 1 2 3 4 5 6 上座 橡胶圈 止动环 固定圈 接点座 固定器 ·灯泡替换方法 以T2-A灯泡取卸器插入灯泡，顺时针方向旋转可将灯泡固定，反时针方向旋转可将灯泡取下   ·文字舆符号之标示

·Φ 22mm/Φ 25mm 系列尺寸舆构造完全相同，由一共用之固定圈固定之。

直接式照光按钮上座装配尺寸

照光式按钮上座装配尺寸

选择上座部分装配尺寸

·型号说明

项次 代号 说明 1.固定孔径 T2 Φ 22mm/ Φ25mm T3 Φ 30mm 2.型式 SS 标准选择 SH 长柄选择 KS 钥匙选择 3.外型 R 圆型 S 方型 4.动作方式 1 二段45° 2 二段90° 3 二段45°复归 4 三段45°x2 5 三段45°x2右边复归 6 三段45°x2左边复归 7 三段45°x2两侧复归 5.钥匙抽出位置 1 0.1皆可抽出 2 0 可抽出 3 1 可抽出 4 0.1.2 皆可抽出 5 0 可抽出 6.颜色 R 红 G 绿 B 黑 7.接点数目 1-4 1-4 8.接点种类 A 二段 三段 B 1a - C 1b - 1a1b 1a 0 1a

直接式照光选择上座部分装配尺寸

·型号说明

项次	代号		说明
1.固定孔径	T2		Φ22mm/ Φ25mm
	T3		Φ30mm
2.型式	IS		标准选择
	IH		长柄选择
3.外型	R		圆型
	S		方型
4.动作方式	1		二段45°
	2		二段90°
	3		二段45°复归
	4		三段45° x2
	5		三段45° x2右边复归
	6		三段45° x2左边复归
	7		三段45° x2二边复归

本系列所用灯泡种类规格，同直接式照光按钮开关。

·型号说明

项次	代号	说明
1.固定孔径	T2	Φ22mm/Φ25mm
	T3	Φ30mm
2.型式	P	直接式 简单式（接线螺丝在后） 简单式（接线螺丝在两侧）
	L
	N
3.外型	R	圆型 方型
	S
4.电压	1	110VAC (霓虹灯泡)
	2	220VAC ( “ “ )
	3	380VAC ( “ “ )
	4	440VAC ( “ “ )
	5	6V (钨丝灯泡 )
	6	18V ( “ “ )
	7	24V ( “ “ )
	8	30V ( “ “ )
	9	12V ( “ “ )
5.颜色	R	红
	G	绿
	O	橙
	W	白
	BL	蓝

指示灯装配尺寸

·指示灯电源座

·型号说明

项次	代号	说明
1.固定孔径	T2	Φ22mm/Φ25mm
	T3	Φ30mm
2.型式	TP	变压器式
3.外型	R	圆型
	S	方型
4.电压(50~60HZ)	1	110/5VAC
	2	220/5VAC
5.颜色	R	红
	G	绿
	O	橙
	W	白
	BL	蓝

·本系列指示灯为附变压器式，二次电压全部为5V，一律使用TS9-5(6V)灯泡。



·钥匙按钮上座部分装配尺寸

·型号说明

项次	代号	说明
1.固定孔径	T2	Φ22mm/Φ25mm
	T3	Φ30mm
2.型式	KL	凸头
	KM	大头
3.外型	R	圆型
	S	方型
4.动作方式	1	1.钥匙复归式
		1)静止时不能按下。  2)钥匙右转时，可按下为复归式按钮。
	2	2. 钥匙连锁式
		1)静止时，可按下为连锁式按钮。  2)钥匙右转时，按钮即复归。
	3	3. 钥匙固定式
		1)静止时，不能按下。  2)钥匙右转可按下，再向左转可固定。  3)将钥匙右转可复归
	4	4. 钥匙连锁复归式
		1)钥匙静止时，可按下为连锁式，钥匙向右转可复归。  2)钥匙向转可抽出，成为复归式按钮。
5.钥匙抽出位置	1	静止时才可抽出
	2	静止及右转时皆可抽出
6.接点数目	1~3	1~3组
7.接点种类	A	1A
	B	1B
	C	1A1B

注：1.方型系列固定孔径只有二种。 2.动作方式第四项钥匙连锁复归式，其钥匙抽出位置代号为空白。 3.钥匙切换方式皆为二段式

·开关标准接点座

·开关盒照光式接点座
·开关盒指示灯电源座

·开关盒外观舆尺寸　T2:Φ22mm 　T3Φ30mm

·T2:Φ22　　T3:Φ30

型式 A B C D E F G H T2,-B1 T3-B1 82 72 63 42 41 - 63 54 T2-B2 T3-B2 127 72 63 42 41 45 108 54 T2-B3 T3-B3 172 72 63 42 41 45 153 54 T2-B4 T3-B4 217 72 63 42 41 45 198 54 T2-B5 T3-B5 262 72 63 42 41 45 243 54

本系列开关盒固定孔径为Φ22mm / Φ30mm二种，单孔开关盒有黄、灰二色，其余全为灰色，其上座部份及接点座皆为专用型式，不同于Φ22 / Φ30系列控制器材。  上座部份之装配尺寸、种类则与Φ22 / Φ30系列控制器材之型式代号后面加B，例：Φ22平头圆型按钮上座，控制器材型式为T2BFR，开关盒专用上座为T2BFR-B。

·开关盒与开关之组立

1) 将开关盒上盖与下座拆开。 2) 将接点座固定于开关盒下座，将上座固定于开关盒上盖。 3) 将开关盒之上盖与下座组合锁上即成整组。 ·本系列开关盒保护构造为IP65(IEC144) ·用于开关盒止之所有照光开关，一律为直接式。

★ ·两个开关 ·型号说明 项次 代号 说明 1.开关数 B1 B2 B3 1 开关 2 开关 3 开关 2.型式 BF BL BM BK KM IF IL IM IK S2 S3 平头按钮 凸头按钮 大头按钮 连锁式按钮 钥匙连锁式大头按钮 平头照光按钮 凸头照光按钮 大头照光按钮 照光式连锁按钮 二段式选择 三段式选择 3.颜色 R G B 红 绿 黑 4.铭牌 1 2 3 4 5 OFF ON EM.STOP OFF-ON ON-OFF-ON 5.电压 None 2 7 非照光式 220VAC 24V

·开关盒专用背胶铭牌	·按钮、照光按钮用透明纸铭牌

·按钮及照光式按钮、指示灯用

TBP-01 TBP-02 TBP-03 TBP-04 TBP-05 TBP-06 TBP-07 TBP-08 TBP-09 TBP-10 ON OFF START STOP UP TBP-11 TBP-12 TBP-13 TBP-14 TBP-15 TBP-16 TBP-17 TBP-18 TBP-19 TBP-20 DOWN SOURCE HAND AUTO RUN FWD REV CLOSE OPEN FAST TBP-21 TBP-22 TBP-,2,3,<,/DIV>, TBP-24 TBP-25 TBP-26 TBP-27 TBP-28 TBP-29 TBP-30 SLOW RESET EM.STOP 12V 24V 30V 110V 220V B 1 TBP-31 TBP-32 TBP-33 TBP-34 TBP-35 TBP-36 TBP-37 TBP-38 TBM-01 TBM-02 2 3 4 5 6 7 8 9 开 关 TBM-03 TBM-04 TBM-05 TBM-06 TBM-07 TBM-08 TBM-09 TBM-10 TBM-11 TBM-12 启动 停止 电源 手动 自动 寸动 运转 正转 逆转 高 TBM-13 TBM-14 TBM-15 TBM-16 TBM-17 TBM-18 TBM-19 TBM-20 TBM-21 TBM-22 低 快速 慢速 连锁 上 下 左 右 紧急 超载

·选择开关用

TBP-51 TBP-52 TBP-53 TBP-54 TBP-55 TBP-56 TBP-57 TBP-58 TBP-59 TBP-60 ON OFF ON ON ON OFF ON REV FWD REV OFF FWD AUTO HAND TBP-61 GBP-62 TBP-63 TBP-64 TBP-65 TBP-66 TBP-67 TBM-31 TBM-32 TBM-33 AUTO OFF HAND START STOP UP DOWN UO OFF DOWN 1 2 1 0 2 1 2 3 手动 自动 手动 停止 自动 正转 逆转 TBM-34 TBM-35 TBM-36 TBM-37 TBM-38 TBM-39 正转 停止 逆转 运转 停止 上 下 上 停 下 开 关 启动 停止

·rΦ22/Φ25/Φ30 系列控制器材铭牌

(Φ22)T22P 　(Φ25)T25P 　　（Φ30)T30P

·按钮、照光式按钮、指示灯用(T22P- T25P- T30P-)

06 07 08 09 10 11 12 13 14 15 16 17 ON OFF START STOP UP DOWN SOURCE HAND AUTO RUN FWD REV T22M-T25M-T30M- 01 02 03 04 05 06 07 08 09 开 关 启动 停止 电源 手动 自动 寸动 运转

·选择开关用　（T22P- T25P- T30P-)

51 52 53 54 55 56 57 58 59 60 61 62 OFF ON ON ON ON OFF ON FWD REV  FWD OFF REV AUTO HAND AUTO OFF HAND STOP START 63 64 MAN OFF AUTO 1 0 2 T22M-T25M-T30M- 31 32 33 34 手动 　自动 手动　停止　自动 逆转　正转 逆转　停止　正转

TPP-01 TPP-02 TPP-03 TPP-04 TPP-05 TPP-06 TPP-07 TPP-08 TPP-09 TPP-10 ON OFF START STOP UP TPP-11 TPP-12 TPP-13 TPP-14 TPP-15 TPP-16 TPP-17 TPP-18 TPP-19 TPP-20 DOWN SOURCE HAND AUTO RUN FWD REV CLOSE OPEN FAST TPP-21 TPP-22 TPP-23 TPP-24 TPP-25 TPP-26 TPP-27 TPP-28 TPP-29 TPP-30 SLOW RESET INCH 12V 24V 30V 110V 220V B 1 TPP-31 TPP-32 TPP-33 TPP-34 TPP-35 TPP-36 TPP-37 TPP-38 TPP-39 TPP-40 2 3 4 5 6 7 8 9 → B1 TPP-41 TPM-01 TPM-02 TPM-03 TPM-04 TPM-05 TPM-06 TPM-07 TPM-08 TPM-09 B2 开 关 启动 停止 电源 手动 自动 寸动 运转 TPM-10 TPM-11 TPM-12 TPM-13 TPM-14 TPM-15 TPM-16 TPM-17 TPM-18 TPM-19 正转 逆转 高 低 快速 慢速 连锁 上 下 左 TPM-20 TPM-21 TPM-22 右 紧急 超载
