1概述

　　LH-AC15HTS工频火花试验机是专业测试绝缘检漏的仪器，适用于电线电缆在线绝缘检测，能检测电线电缆表面绝缘覆盖层中肉眼看不到的针孔、气隙、裂纹等缺陷，具备缺陷记录以及声光报警与触动继电器控制停止收线系统。

　　2 型号与性能

　　2.1　型号规格

　　LH-AC15HTS

　　LH……………………………………………制造商:联硕科技

　　AC15…………………………………………最大输出交流 15KV

　　H …………………………………………… 工作频率:3KHZ

　　T ……………………………………………… 工作方式:铜珠接触式

　　S ……………………………………………… 测试波形:正弦波

　　2.2　性能参数

　　l 输入电压: AC220V、地线 (R 火线、N零线、地线、三芯电缆)

　　l 测试线径：φ0.1～φ26mm，(φ26mm以上线径或排线可订制)

　　l 报警模式：手动、自动

　　l 检测线速度：2000m/min

　　l 导轮：无

　　l 铜珠：φ2.4mm×72mm长

　　l 安全事项：整套设备必须串联地线

　　2.3　工作场地

　　电 源：200～240V AC 50/60HZ

　　环境温度：-5℃～50℃

　　相对湿度：20%～85%

　　功 耗：≤300W

　　注意事项：可靠接地!

　　2.4　体积

　　LH-AC15HTS高频火花试验机的体积(W×H×L)：××～mm

　　2.5　重量

　　LH-AC15HTS高频火花试验机的重量约：一体16.7Kg/分体17.6Kg

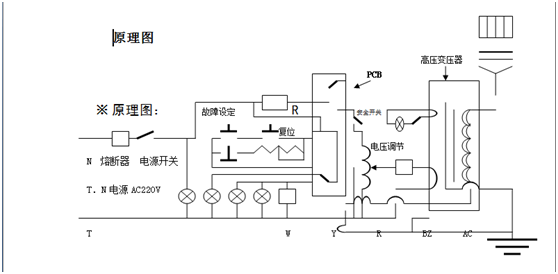

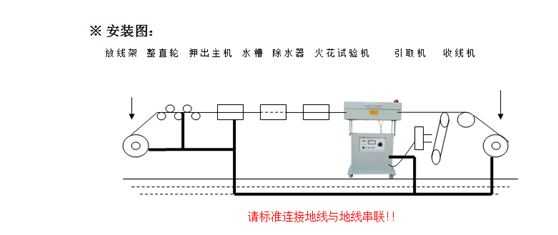

     3.原理图及安装图





　　4 使用前检查

　　4.1 电源输入220V、地线

　　4.2 确认安全接地

　　4.3 调节中心高度并固定

　　4.4 打开电源调节电位器归零,生产正常后调节所需高压值，在一定的时间内使用地线检测是否正常报警

　　4.5 黄按钮灯亮处于自动时，机器报警后自动复位状态

　　4.6 黄按钮灯不亮处于手动时，机器报警后需按红按钮复位高压才回到原设定值

　　4.7 测试过程中请不要接触测试电缆!

　　5 维护

　　长期确保机身干净，定时检查铜珠的光泽度。

　　铜珠及安全罩损坏请立即更换。

　　6 常见故障及解决方法

　　1)测试电缆缺陷时不报警

　　a 高压3000V以下，被测电缆任一一边必须保持与串联地线互通

　　b 被测电缆如没接串联地线，高压需调至3000V以上

　　c 但机身必须串联地线

　　2) 无高压输出

　　a 透明防护罩要关闭

　　b 高压启动高压信号灯是否亮

　　c SP1与SP2外部控制要处于常闭状态

　　7 附件

　　电源线

　　说明书

　　分体型连接线

　　8 售后服务

　　自发货之日起，15个月内合理使用情况下，高频预热器如有故障一律免费保修。

　　24小时服务热线：13612794243 章先生
