手动张力控制器的原理
张力的控制分手控制和自动控制，手动张力控制器即稳流电源是依放料或收料卷径的变化而分阶段手段调节磁粉制动器或磁粉离合器的激磁电流，从而获得一致的张力。在放卷端，放料的张力是依设于放料端的磁粉制动器的扭矩而定；在收卷端，收料张力由磁粉离合器的传递扭钜来决定，为了保持张力的一致，必须按卷径的大小来加大或减少传递转矩。

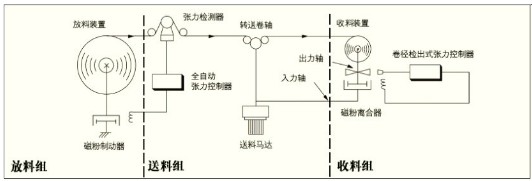

收卷示意图

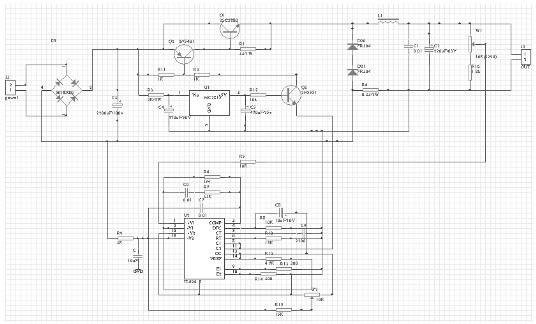

稳流电源原理图
应用范围

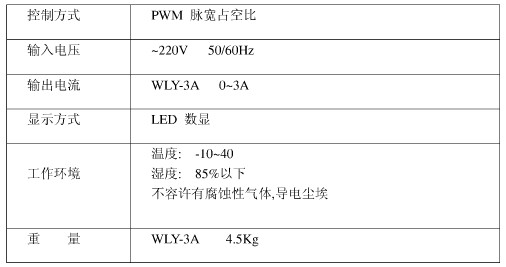

技术参数
工作原理
WLY型稳流电源是一种直流开关稳流电源，电源经变压器输出，整流滤波后，以调节脉宽占空比的方式调节输出电流的大小，解决了大功率晶体管管压降高，发热严重的问题，使整机的结构紧凑，提高了可靠性。使用方法
PSL PSN端子接220VAC 电源
WLY型手动张力控制器（稳流电源）的输出端子（OUT COM）引线至磁粉制动器或磁粉离合器的线圈端子（这俩根线不分正负），接通电源即可在0~3A的范围内任意调节电源的输出电流。
此型稳流电源还可由外部信号加以控制，控制信号由PCB板上K2跳线加以选择，外部信号可以是0-5V或0-20mA。

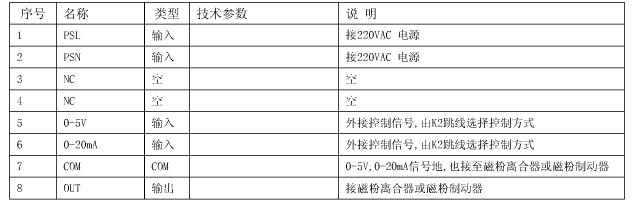

接线端子
接线排

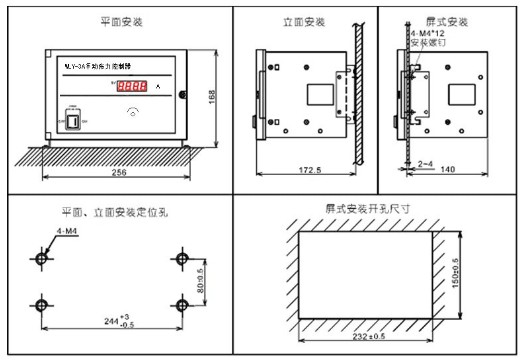

安装方式
