高频火花机

型号：Ls112-1

产品介绍

高频火花机是一款用以检测导体之针孔及破皮的高精密度仪器，它可以快速地检测出导体缺陷而不会破坏电导体，使用高频(3KHz)高压电极头取代传统电源频率(50 / 60Hz)高压电极头，可使其电极头大小缩至 50mm，实是电线电缆厂一款信赖度很高的品管利器。

电线电缆厂家广泛运用于电线电缆检测。在绝缘电线电缆的生产过程中，针对破皮、漏皮瑕疵检测。更能快速的检测出整个电线的质量。高频火花试验机体积小，是工频火花试验机的五分之一体积大，不管是在安装和搬运方便，检测速度高是工频火花试验机5倍，可装配在高速挤出流水在线实验。对于一个用户，如果检测设备不好而降低整个生产线的速度，或者用更多的人力和时间去复绕检测那样将消耗更多的成本。因此高频火花试验机机早已得到电线行业的认知。

使用前工作

红色按钮为手动复位键

输入电源为交流22V及标准地线

安装位置确保控制箱储备防水问题

黄色按钮灯亮为手动复位，不亮时为自动复位

请确保高压电极与控制台、押出整套生产线地线串联

火花试验机工作人员操作规范

　　生产准备

　　a.在使用火花试验机时，操作人必须穿绝缘鞋。

　　b.必须将机器工作方式钮选为“手动”。

　　c..将高压调节旋钮逆时针调节到零位。

　　d.每天工作前确认火花试验机的接地链极和高压链极不断链、不缺链，复绕机和火花试验机接地正常，然后接通电源开关。此时应有击穿报警铃声，电源指示灯亮，否则应修理。

　　e.每天工作前将高压调节旋钮调节到有一定的电压(不超过200V)，掀起火花试验机的盖子后火花试验机的电压应立即切断，并且电压表指针指向零位。如此过程有任何异常均不能使用机器，应立即修理。

　　f..将以上信息填入《火花机点检表》。

产品特点

高频火花机是用来快速检测电线质量的高准确度在线品管机

电源输入	AC220v+标准地线	检测电压	1.0~15.0KV
故障控制	F1常闭、F2公共、F3常开	检测线速	10~2000mm/min
检测线径	1~10mm	体重	16.7Kg

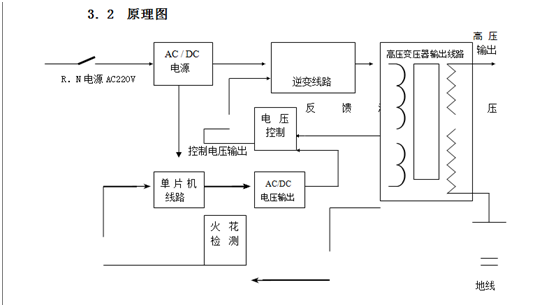

原理图

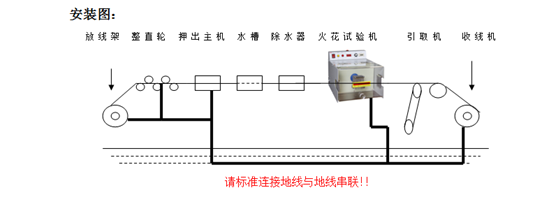

安装图
