一.产品型号阐明

① 操控

F：PID动作及主动计数（逆向动作）
D：PID动作及主动计数（直接动作）

② 输入方法

③规模代码：参考8输入规模表*

④第一操控输出（OUT1）（加热侧）

M：继电器输出
T：三端双向可控开关
V：电压脉冲
B：电流（4到20毫安直流）
G：过零（用于三端双向可控驱动）

⑤第二操控输出（OUT2）（制冷侧）

⑥警报输出[ALM1]

N：没有警报   A：高误差警报   B：低误差警报  C：误差高/低警报  D：联合警报  E：高误差警报并继续  F：低误差警报并继续  G：误差高/低警报并继续  H：高进展警报  L：低进展警报并继续  J：低进展警报 K：高进展警报并继续

⑦：警报输出[ALM1]       N：没有警报   A：高误差警报   B：低误差警报  C：误差高/低警报  D：联合警报  E：高误差警报并继续F：低误差警报并继续  G：误差高/低警报并继续  H：高进展警报  L：低进展警报并继续  J：低进展警报 K：高进展警报并继续

⑧：沟通功用

N：无沟通功用          5：RS-485（2-线体系）

⑨：防水防尘布局：N：无防水/防尘布局  1：防水/防尘布局

二． 装置

1.装置条件

※ 环境温度不低于0度或不超越50度。
※ 环境湿度不低于45%或不超越85%RH。
※ 无腐蚀或易燃气体。
※ 无水、油、化学品、蒸汽飞溅的当地。
※ 无过多感应燥音，静电，磁场。
※ 无热凝集构成热辐射。

2.尺度

品牌：RKC温控器
型号:CH102
宽*高*深:48*48*100
开孔MM:45*45

3.正告

(1).接线注意事项。

 一. 关于热电偶输入的，运用特定的抵偿线。
 二.关于热电阻输入的，运用低电阻线，而且三个线头间不带电阻差。
 三.将输入信号线绕开外表电源，电气设备电源及负荷线以防止燥音感应。
 四.关于电流输入，必须由输入端供应一个250欧的电阻器（±0.02%±10ppnm,  0.25W）。

(2).外表接线。

电源供应电压：90至264V沟通电50/60HZ 、≤7W
警报输出等级：继电器联接输出：250伏沟通电，1安（电阻性负载）
操控输出等级：继电器联接输出：250伏沟通电，3安（电阻性负载）
电压脉冲输出：0/12伏直流电（负荷电阻600欧或更多）
电流输出：4至20MA直流电（负荷电阻600欧或更少）
过零输出（用于三端双向操控驱动）：过零触发用

(3).面板阐明。

 一. 所测数值（PV）显现单元： 显现所测得的数值（PV）、显现外表的不一样参数符号。
 二.设置数值（SV）显现单元  ： 显现设置的数值（SV）、显现外表的不一样设置参数。

 三.指示灯

   1.主动整定指示灯（AT），在主动整守时闪耀。
   2.操控输出指示灯（OUT1），在操控输出翻开时亮。
   3.警报输出指示灯（ALM1），在警报时亮。
   4.辅佐输出指示灯（OUT2），在辅佐输出翻开时亮。

 四.设置键（SET）

用于输入/调出参数，按二秒以上能够读出表二数据。

 五.变换和R/S键（R/S）：在设置改变时变换数字（变换键），用于选择运行/停止功用。
 六.下降键：用于下降数字。

 七.上升键：用于升高数字。

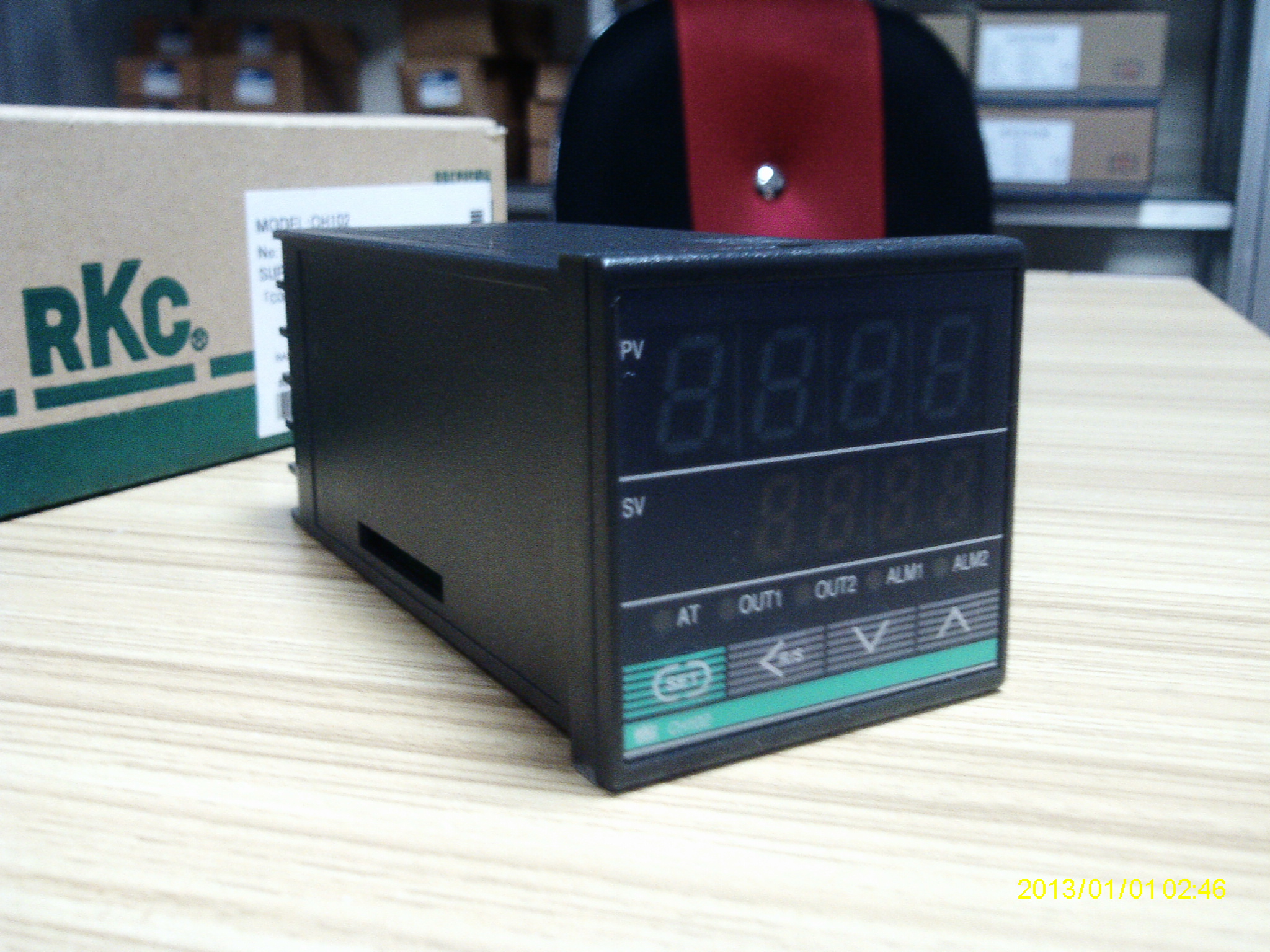

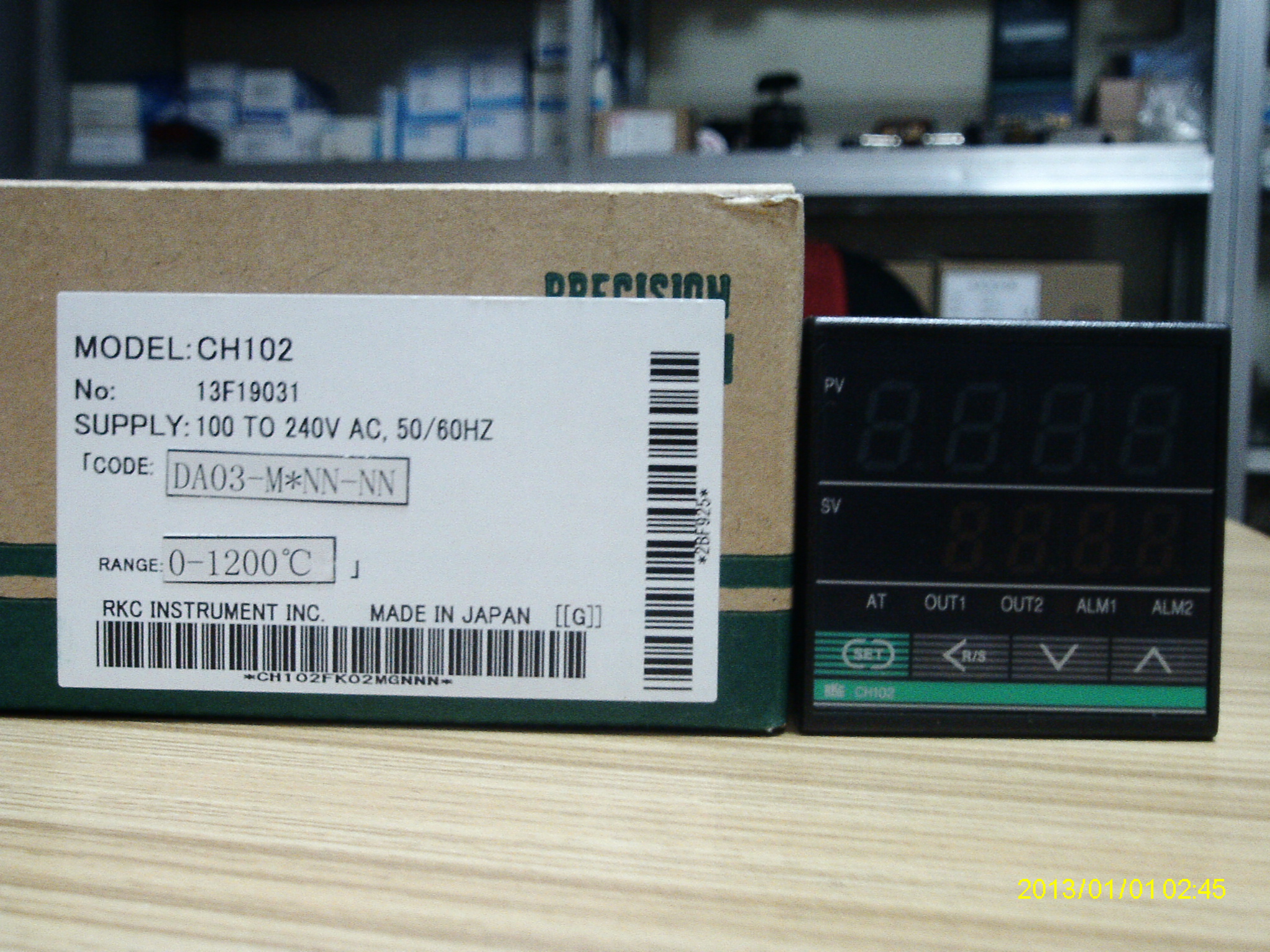

三.产品实拍图
