传感器的装置与留意事项

1.张力传感器的效果。

    装置张力传感器的意图是为了检测薄膜的实践张力大小，将其反馈至张力操控器中与操控器的设定张力相比较，依据它们之间的差值,调整操控器的输出，使薄膜的张力与设定张力相一致。如果张力传感器损坏，或装置不妥，将不能完成主动张力操控，所以有必要正确地装置与运用张力传感器。

2.张力传感器的装置。

    在需求检测薄膜张力的部位挑选一根导轨或轴，将轴两头的轴承座装置固定在张力传感器上后，再将张力传感器的底座固定在机器上。轴承座装置固定在张力传感器上后，再将张力传感器的底座固定在机器上。轴承座运用球形万向轴承座以防左、右传感器相互影响。

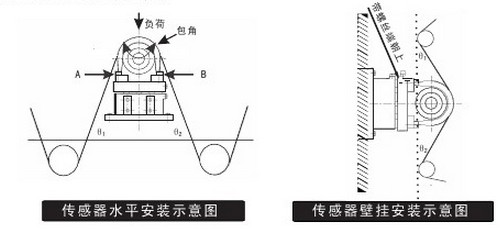

    张力传感器一般选用水平装置和壁挂式装置，主张少选用吊顶式装置。水平装置和壁挂式装置示意图如下:

1.差动式张力传感器的安装：

2.应变式张力传感器的安装：

3.张力传感器运用时的留意事项。

    在传感器上装置轴承座时、固定螺丝A、B不能太长以免顶到底座，使其受力时不能发生位移形变、而使传感器失效。请选用球形万向轴承座，避免左、右张力传感器相互影响，影响定标。
    薄膜通过传感器导轨轴的包角不能过大，其包角不要大于120度，最佳为60度摆布，若包角过大，则01和02过小，此刻将张力传感器换个方向装置即可。
    壁挂式装置，张力传感器的螺丝端有必要朝上，理由同上。
    若薄膜从轴的下方穿过，即薄膜张力所构成的负荷不是压张力传感器，而是朝外张力传感器，则张力传感器的信号输出线，接到操控器端子排时，要将正、负信号线交流连接。
    张力传感器严禁遭受击打、下跌等激烈的碰击或振荡，否则会形成张力传感器的损坏。

4.近接开关\编码器的效果

    张力操控器配一只挨近开关的意图的有两个：
    用于张力操控器的“速度”发动形式。挨近开关检测薄膜运行的线速度，当线速度大于CO5参数设定的值时，操控器便“发动”，完成张力的主动操控，一起进行加快、减速时的张力主动调理。
    核算“卷径”，可完成“锥度”张力操控。
留意：
   若张力操控器不装置近接开关，则操控器智能用电平气动办法完成主动张力操控，而演算锥度张力操控、线速度显现等功能将失掉。
   可以用24V供电的编码器代替近接开关，编码器的频率响应速度更快，但报价稍贵。

5.挨近开关的挑选。

   近接开关一般分NPN型和PNP型两大类，本操控器选用PNP（高电平）型的挨近开关。该挨近开关上的标牌图往往如下图所示：

   PNP型挨近开关通电后，其信号输出开始为低电平，当一个铁质的物体，例如齿轮的齿端通过挨近开关的端面时，其信号输出将会由低变为高电平。

6.挨近开关的装置。

   齿轮盘装置办法：

   在能反映主速度，直径固定便于装置的主轴缎面上，装置一个1~25齿轮盘，齿轮盘的齿数不要过多，也不要过少，且齿宽
齿距不能过小，其尺度不能小于下述齿轮盘的示意图。
   在其上方装置一只与ST-3400F配套发货的PNP型高电平挨近开关，挨近开关与齿轮盘齿端的间隔为2-3mm。

   简便装置办法：

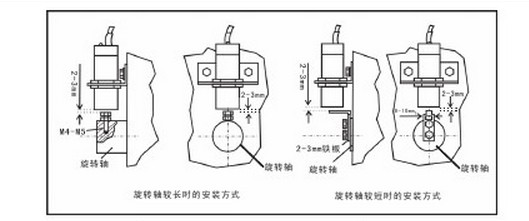

   如果在主轴上装置齿轮盘不方便，选用下面简略的做法也是可以的，在主轴端头处的适当方位打个孔，转上一个M4-M5的六角螺丝钉或L铁片的上方装置好挨近开关。这简略的做法相当于轮盘的齿数为1，即C29主轴齿数参数值为1.其装置示意图如下图所示。
