其实很早就像看下正交编码器的编程了，在前半年都是在弄飞思卡尔的智能车。我是做直立的车，测速传感器用的是400线双相欧姆龙编码器，不过那时分不知道正交编码这货，失去蹂躏它的时机。这次在做一个电子比赛标题时分又要用到，所以来学习沟通一下。（我怎样老是在做比赛的东西？）相关推荐：内密控编码器

        自己stm32比较上手，翻了下手册，真好他的定时器也有编码器形式。下面简述下他对正交编码器的计数操控办法。

        先看下正交编码器是怎样一回事。

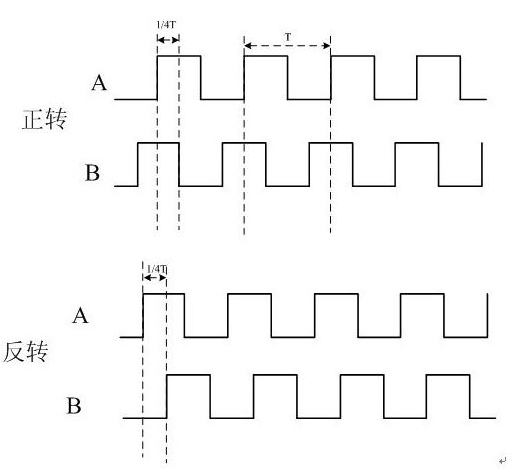

        详细参数不多说。A相上升沿时B相高电平，A相降低沿时B相低电平，则编码器正转；A相上升沿时B相低电平，A相降低沿时B相高电平，则编码器回转。

        STM32的每个TIMER都有正交编码器输入接口，TI1,TI2经过输入滤波，边缘检测发生TI1FP1，TI2FP2接到编码器模块，经过装备编码器的工作形式，即能够对编码器进行正向/反向计数。

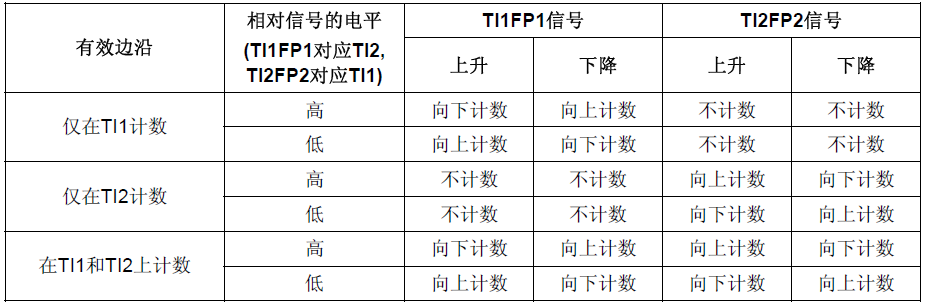

        我用的是定时器3，他对应的引脚是在PA6和PA7上。依据stmn32手册上编码器形式的说明，有6中组合计数办法，见下表。

        下面是初始化代码。TIM_GetCounter(TIM3)就可以读取计数值了。



void TIM3_ENC_Init(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

TIM_ICInitTypeDef TIM_ICInitStructure;



    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);



//PC6 A? PC7 B?

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA,&GPIO_InitStructure);

/* Enable the TIM3 Update Interrupt */

// NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQChannel;

// NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = TIMx_PRE_EMPTION_PRIORITY;

// NVIC_InitStructure.NVIC_IRQChannelSubPriority = TIMx_SUB_PRIORITY;

// NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);



/* Timer configuration in Encoder mode */

TIM_TimeBaseStructure.TIM_Prescaler = 0x0; // No prescaling

TIM_TimeBaseStructure.TIM_Period = 10000;

TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);



TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);

TIM_ICStructInit(&TIM_ICInitStructure);

TIM_ICInitStructure.TIM_ICFilter = 6;//ICx_FILTER;

TIM_ICInit(TIM3, &TIM_ICInitStructure);

// Clear all pending interrupts

TIM_ClearFlag(TIM3, TIM_FLAG_Update);

TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);

//Reset counter  ¼Æêy3õê¼Öμ

TIM3->CNT = 1000;

TIM_Cmd(TIM3, ENABLE);

        在网上看材料时有人说到一个不错的窍门（在我这种渣渣眼里很不错的），虽然这次用不到，但能够学习下。定时器计数器是16位的，也就是说最多可计数65536，计数有限制。加一个溢出中止，记到400（假定400线一周）时，中止记载现已转了一周，而且清零，下溢也相同。这样没有溢出的顾忌了。没有试过这个办法，能够学习一下。欢迎关注下期【联硕机电新闻】
