LH－ＡＣ２６ＨＳ高频感应预热器说明书

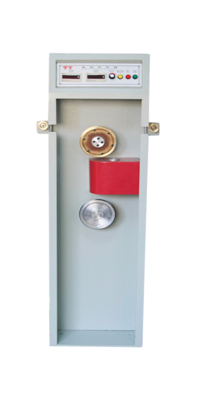

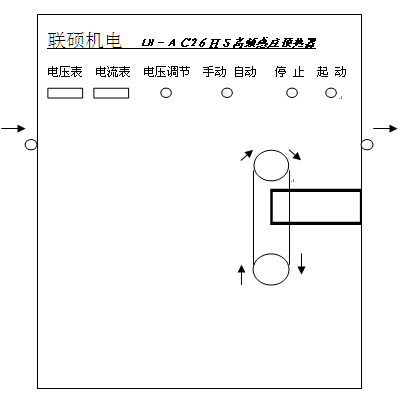

| 1、概述 ＴＹ－ＡＣ2６ＨＳ高频感应预热器是金属包胶前最高标的预热设备，适用于电线电缆行业在线预热，能有效的除去金属表层杂质并使金属温度与胶的温度一致性下确保了金属与胶融为一体，解除了金属与胶包胶后金属外露的缺陷。具备线速变化时预热电压改变温度不变。设备内部采用LC振荡原理控制，产生DC800V高压，请误擅自打开控制箱。 ２、型号与性能 2.1 型号规格 LH……………………………………………制造商:联硕机电 AC26……………………………………最大调节交流电压260V Ｈ………………………………………………工作频率:6KHZ±1KHZ Ｓ………………………………………………工作波形:正弦波 2.2 性能参数 输入电压: 二相AC380V、地线 （R 火线、N火线、地线 三芯电缆） 预热线径：φ0.05～φ3.0mm，（φ3.0mm以上线径或排线可订制） 预热模式：手动、自动 预热线速度：无限度 铜导轮：φ139×φ118mm 过线轮：φ50镀铬 安全事项：绕线时机器必须处于停止状态 2.3 工作场地 电 源：320～380V AC 50/60HZ 环境温度：-5℃～50℃ 相对湿度：20％～85％ 功 耗：≤6～15KW 注意事项：可靠接地！ 2.4 体积 ＴＹ－ＡＣ2６ＨＳ高频感应预热器的体积（W×H×L）：406×360×1320mm 2.5 重量 ＴＹ－ＡＣ2６ＨＳ高频感应预热器的重量：约Kg ３、布局 3.1 图示 |
 |
 |

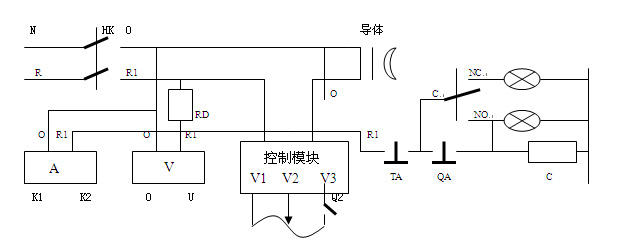

| 3.2 原理图 | |
 | |
| 4、使用前检查 4.1 电源输入是否交流二相380V 4.2 确认安全接地 4.3 调节导线轮中心距 4.4 打开电源调节电位器归零,先绕线后起动,中途断线再绕线时机器必需处于停止状态，起动前请将调节电位器归零 4.5 调节电位器为多圈电位器,达到预热效果可能需要调节6圈以上 4.6 黄色按钮灯亮时机器处于自动状态,调节器需要设定相应值 4.7 黄色铵钮灯不亮机器处于手动状态 5、维护 长期确保机身干净，长期没用时检查铜轮的光泽度，可用细纱纸将铜轮槽纱光泽。 铜轮及导轮损坏请立即更换。 6、常见故障及解决方法 1）被加热导体无温度 a 绕线方法是否正确，铜轮是否氧化，纱光泽即可。 b 手动调节，电压可否调至150V。 c 自动状态时，铜轮要有一定的转速。 2） 电压调节无电压 a 电压调节电位器为多圈电位器，需调节3圈以上。 b 启动后接触器是否工作。 c 手动、自动选用是否使用正确。 3） 启动接触器不工作 a 保险丝是否烧坏。 b 变压器输入电压是否380V。 c 变压器输出电压是否220V、双15V。 7、附件 电源线 说明书 8、售后服务 自发货之日起，15个月内合理使用情况下，高频预热器如有故障一律免费保修。 24小时服务热线：13612794243 章先生 | |
