TR-PA1010型高速齿轮转速传感器是专用于小模数、高转速齿轮的测速，具有分辩率高、频率响应高、非触摸丈量、输出规范方波信号、防护等级高、可靠性优秀，广泛应用于纺织机械、冶金、船只、化工、石油等范畴，替代Nemicon (内米控) PA1010齿轮转速传感器。

1、电气参数：

     输出低电平﹤0.7V

     运用电压DC12~24V
     输出方法电压输出
     输出高电平﹥电源电压－1V
     最大输出电流50mA
     工作温度-20℃～+70℃

     检测间隔0.2~1毫米
     频率响应规模0~50KHz
     防护等级IP65-IP67

2、商品简介：

      TR-PA1010型高速齿轮转速传感器是对于小模数、高转速齿轮测速而规划的，运用顺便有磁铁（发生磁场）的磁性传感元件易于感应到齿轮方位的变化，对用导磁资料做的齿轮的方位（齿、槽）及滚动速度的检测。该类商品具有分辩率高、频率响应高、非触摸丈量、输出规范方波信号、防护等级高、可靠性优秀，广泛应用于纺织机械、冶金、船只、化工、石油等范畴。本商品可替代进口PA1010测速传感器。

3、商品外形尺寸及实物图：

     螺纹为M16×1，螺纹长度40mm

4、接线方法：

     棕—正电源；蓝—地；黑—信号线。

5、实践使用:

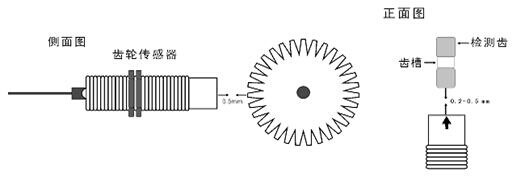

     检测齿轮转速：

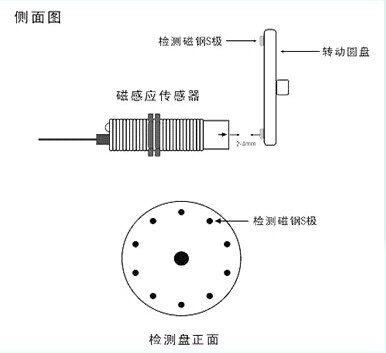

检测齿盘转速：

     典型使用举例：各种进口、国产整经机、浆沙机纺织、化纤机械的齿轮高速检测

6、使用注意事项:

◆   假如齿轮模数较小（<0.5），装置间隔要小于0.5毫米。

◆   制止输出端短路。
◆   装置时传感器的方向标志线及检测面要正对齿轮的中心。

◆   检测齿轮有必要是铁磁性的。
