双金属片温控器品种颇多,按触点聚散的动作方式可分为慢动式、闪烁式和突跳式三种。因为双金属片温控器控温较准确、电气功能优秀、制造简略和价廉有用,广泛应用于小家电、电机、整流设备和日用电器之中,其用处主要用于调温、控温及过热维护等。家用电器中常用的温控器,大多为双金属片温控器,它是用两层或几层不一样热膨胀系数的金属片组成的,可直接将热能转变成机械能,到达接通、断开电路。

1. 触点接通、断开速度快,通常不会发生拉弧;
2. 调温文控温温度精确;
3. 触点之间压力较大,触摸电阻小;
4. 触点运用寿命长;
5. 对无线电及音像电器搅扰小。

      由于闪烁式温控器有位移堆集进程,会形成一定的慵懒影响灵敏度,所以一般选用弯曲率较高的双金属片,改动其有效长度;或选用高弹性的特别钢带做储能簧片,调整储能簧片的杠杆支点等方法来提高灵敏度。

三、突跳式温控器

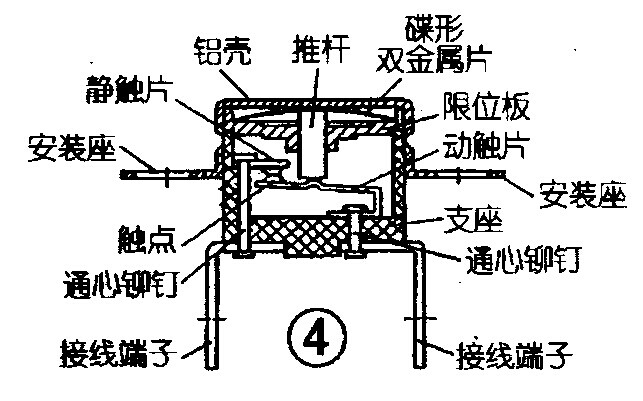

和密封式两类,其中密封式温控器又分自动复位型(结构如图4 所示)

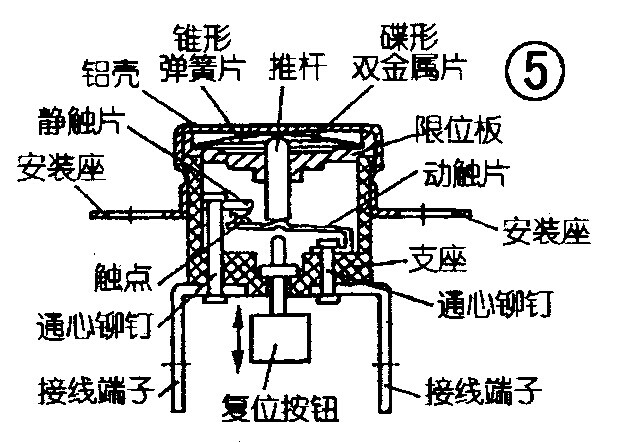

和手动复位型(结构如图5 所示) 。

      各种突跳式温控器的类型总称KSD ,温度均为分级定值,不能调理。主动复位型突跳温控器的作业原理是将双金属片制成碟形元件,受热发作位移能量堆集,一旦战胜抗度反向突跳,推进推杆使触点敏捷公断,主动断开电路;当降温后,双金属片突跳恢复原状,使触点闭合,主动接通电路,从而到达操控温度的意图。主动复位突跳式温控器作为各种电热用具过热维护时,一般与一次性热熔断器(又称超温保险器) 串接运用,突跳式温控器作为一级维护。当电热元件超温或干烧时,突跳式温控器敏捷动作主动断开电路,待温度降低后则主动接通电路。热熔断器则在突跳式温控器失灵或失效致使电热元件超温时,作为二级维护主动断开电路,有效地避免烧坏电热元件以及由此而导致的火灾事故。从图5 可知,突跳式手动复位型温控器增加了雏形弹簧片和手动复位组织。当双金属片受热变形到达必定程度时发作突跳动作,锥形弹簧片被双金属片推进而反向跳动,经过推杆驱动触点敏捷分断而主动断开电路;当温度降低时,双金属片恢复原状,但由于锥形弹簧片无主动复位才能,因而不能反弹复位,触点仍不动作,必须按下手动复位按键,凭借外力使雏形弹簧片复位,触点才随之闭合。因而,近年开发的饮水机商品均运用突跳式主动复位与手动复位温控器串接运用,前者用于操控温度,后者用于过热维护。当饮水机超温或干烧时,手动复位温控器动作维护,永久性断开电路。只有当故障扫除后,按一下复位按钮接通电路,才能使饮水机恢复正常作业。此外,高档次欢腾型电热水瓶、电开水器也常选用手动复位温控器,使电热水瓶、电开水用具有在保温状况接通电源使水重新欢腾的功用。

突跳式温控用具有如下优点:

3. 动作温度精度高,控温精确;
4. 触点通断不拉弧,运用寿命长;

5. 触点通断重复性好,动作牢靠;

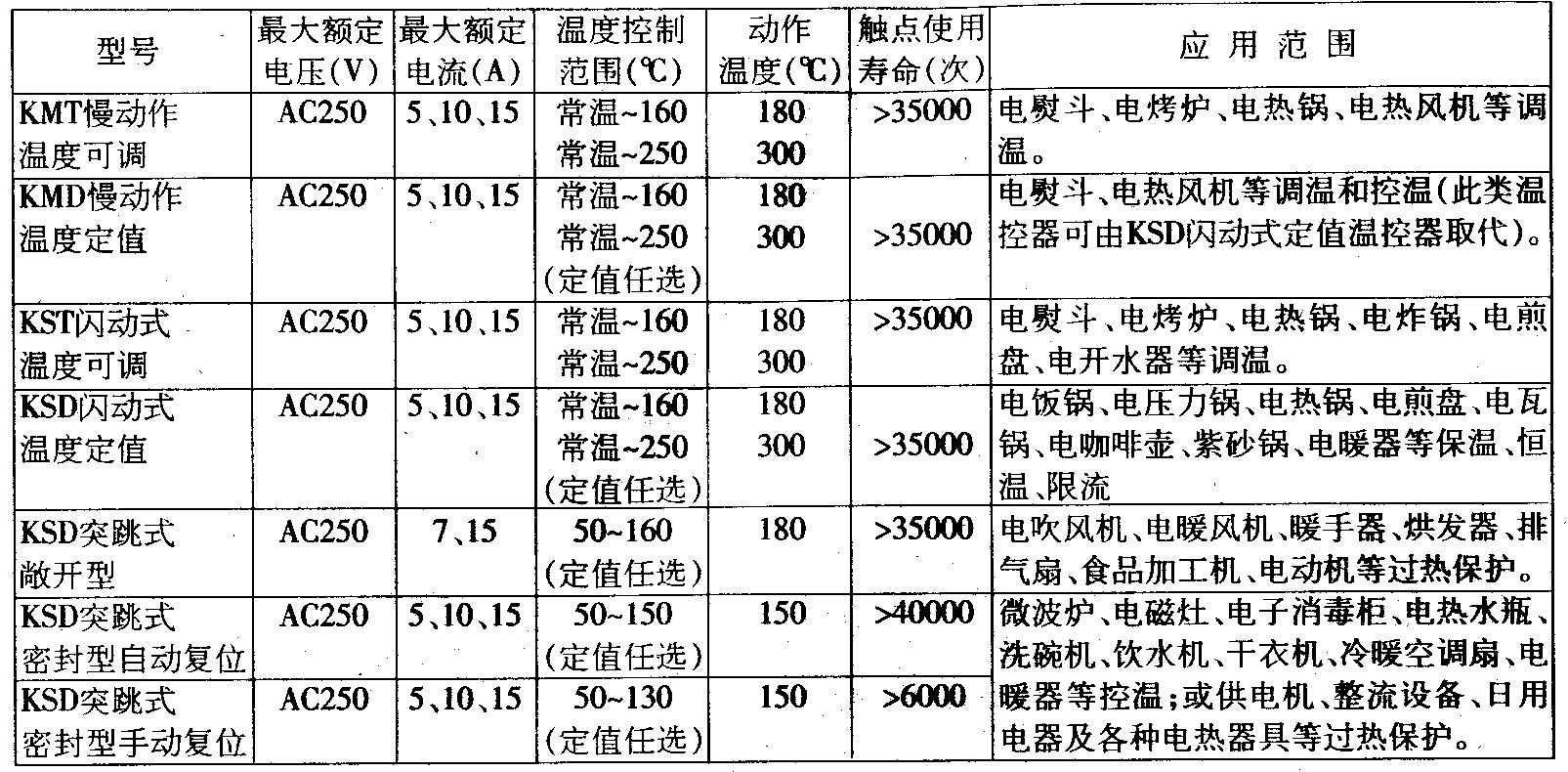

四、双金属片温控器首要技术参数与使用

五、修理注意事项

4. 装置突跳式主动复位或手动复位温控器,电器与温控器接触面需涂导热硅脂,
