数字式温度控制器CD401/CD501/CD701/CD901

—————————————————————————————

                                         使用说明书

使用本产品前，请认真阅读本说明书，在理解内容的寄出上正确使用。并请妥善保存，以便随时参考。

一、警告

l 如果本产品的故障或异常有可能导致系统重大事故的场合，请在外部设置适当的保护电路，以防事故发生。

l 请在完成所以接线工作之前，不要通电。否则可能导致触电、火灾、故障。

l 请在本产品所记载的型号范围内使用。否则可能导致火灾、故障。

l 请不要用在易燃、易爆气体的场所。

l 请不要塑膜电源端子等高压部位。因有触电的危险。

l 请不要分解、修理以及改造本产品。否则可能导致触电、火灾、故障。

二、注意

l 本产品是A级机器。有时在家庭环境内发生电波干扰。此时，请用户采取充分对策。

l 本产品进行了强化绝缘仿触电保护。。将本产品安装在设备上以及接线时，请安装的设备符合相应的规定。

l 本产品是以安装在测量盘面上为前提而生产的，为了避免用户接近电源端子等高压部位，请安装时采取必要措施。

l 请五笔遵守本说明书所记在的注意事项。否则有导致重大伤害以及事故的危险。

l 接线时，请按照各地的规定。

l 为了防止机器损坏和防止机器故障，请在与本产品连接的电源或大电流容量的输入输出线上，用安装适当容量的保险丝等保护电路。

l 请不要将金属片或电线碎销混入本产品内。否则可能导致触电，火灾，故障。

l 请按照规定的力矩牢固地拧紧端子螺丝。否则可能导致触电，火灾。

l 为了不妨碍散热，请不要堵塞本产品的周围。且请不要堵塞通风口。

l 请不要在未使用的段子上接任何线。

l 请务必在清洁前关掉电源。

l 请用干的软布擦去本产品的污垢。而且不要用稀释剂。因有可能变形、变色。

l 请不要用硬物擦蹭或敲打显示器。

三、使用之前

l 本说明书的前提是读者具有电器、控制、电脑以及通信等方面的基础知识。

l 本说明书中使用的图例、数据以及画面例是为了便于理解而记入的，并不保证是其动作的结果。

l 为了长期安全地使用本产品，定期维修时必要的。本产品的某些元件有的受寿命限制；有的因长年使用性能会发生变化。

l 本公司对用户或第三者遭受如下损失，不负一切责任。

   1.由于利用本产品所产生的结果而遭受的损失。

   2.由于本公司不可预测的本产品的缺陷而遭受的损失。

   3.其他，所以的间接损失。

l 在没有事先预告的情况下，有可能变更本说明书的记在内容。有关本说明书的内容，期望无任何漏洞，您如果有疑问或异议，请与本公司联系。

l 禁止擅自转载和复制本说明书的一部分或全部。

四、确认现货

请参照下列代码，确认本产品是否与您指定的型号一致。

①控制动作

F：附自动演算(AT)功能PID动作(逆动作)

D：附自动演算(AT)功能PID动作(正动作)

W：附自动演算(AT)功能加热/冷却PID动作(水冷)

A：附自动演算(AT)功能加热/冷却PID动作(风冷)

②输入种类。

③范围代码：参照8.输入范围表的代码。

④第1控制输出[OUT1](加热侧)

M：继电器接点输出。

T：闸流控制管输出。

V：电压脉冲输出。

8：电流输出(DC4~20mA)。

G：驱动闸流控制管用触发输出。

⑤：第2控制输出[OUT2](冷却侧)无此项：控制动作为F或D。

⑥：第1警报[ALM1]

⑦：第2警报[ALM2]

N:无警报输出       H：上限输入值警报

A上限偏差警报      J：下限输入值警报

B：下线偏差警报    K：附待机输入值上限警报

C：上下限偏差警报  L：附待机输入值下限警报

D：范围内警报      P：加热器断线警报(HBA)(CTL-6)  *2

E：附待机上限偏差报警

S：加热器断线警报(HBA)(CTL-12)  *2

R：控制环断线警报  *3

F：附待机下限偏差警报

V：上限设定值(SV)警报

W：下限设定值(SV)警报

G：附待机上下限偏差警报

⑧：通信功能 N：无通信功能    5：RS-485(2线式)

⑨防水/防尘机构 N：非防水/防尘结构 1：防水/防尘结构

*1控制动作为W或A的场合，无自主校正功能。

*2不能在第1警报指定加热器断线警报；而且控制输出是电流输出的场合，不能指定加热器断线警报。

      *3.控制环断线警报只能在第1警报或第2警报中选择其一。

五、安装

l 安装注意事项

1.1本产品可以使用于一下环境。(IEC61010-1)[过压分类II.污染程度2]

1.2.请特别注意避免安装在一下场所。

*使用时的周围温度超过范围0~50℃的场所。

*使用的周围湿度超过范围45~85%RH的场所。

*因温度急剧变化可能结露的场所。

*发生腐蚀性气体、可燃性气体的场所。

*直接整栋或冲击本产品的场所。

*有水、油、化学品、烟雾或蒸汽的场所。

*灰尘、盐分、金属粉末多的场所。

*杂波干扰大或容易发生静电、磁场、噪音的场所。

*空调或暖气的气流直接辐射到的场所。

*阳光直接照射的场所。

*油浴热辐射等产生热积累的场所。

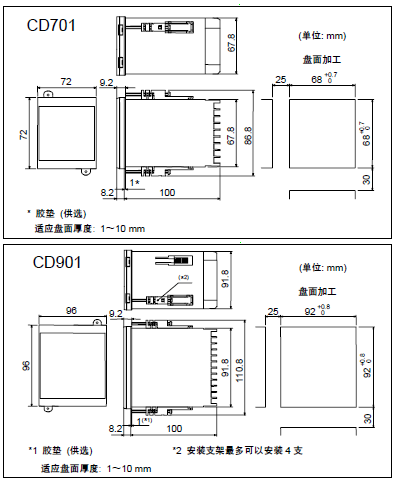

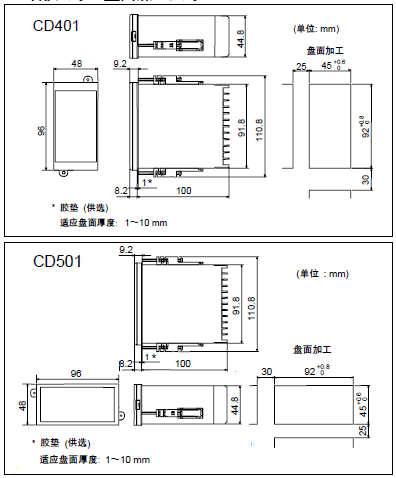

2.外形尺寸、盘面加工尺寸。

3.安装的方法

3.1.请参照【上图外形尺寸，盘面加工尺寸】在盘面开孔。

3.2.把本仪器从盘面的前面插入即可。

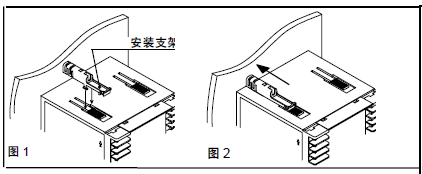

3.3.沿着本仪器的安装支架槽插入安装支架 (图1)。

*安装CD901时，请务必把2个安装支架以上下成对角的方式安装。

(4)推按安装支架，直到本仪器被牢固的固定在盘面上为止(图2)。

参考：

1.防水/防尘结构规格的仪器(CD901：使用4个安装支架)被安装的盘面上的状态时，本仪表的前面部分符合IP65。为了确保防水/防尘效果，安装本仪器后请检查胶垫没有错位及缝隙。

2.如果胶垫老化了的场合，请与RKC或附近的RKC温控器代理商联系。

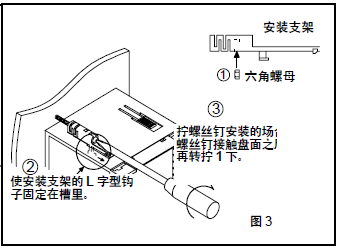

3.也可以用螺丝钉固定。按照上述步骤，在安装支架里放入螺母，安装上安装支架之后把用螺丝钉固定(图3)。请使用附件的螺丝钉和螺母。

4.在说明图以CD901为用列进行了说明，有关CD401/C501/CD701的安装方法与其相同。
